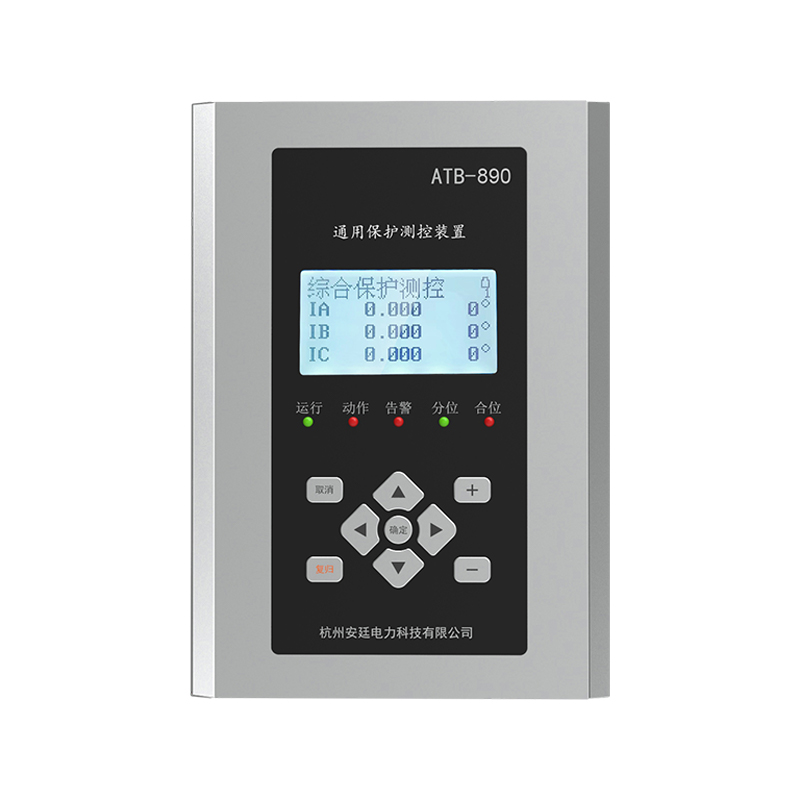

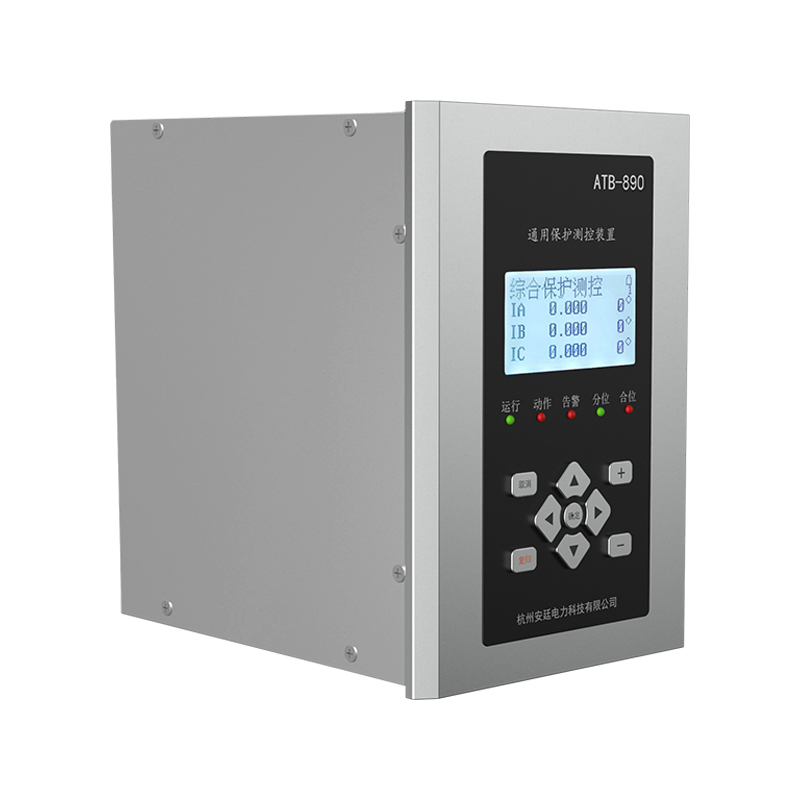

Dispositivos de proteção ao microcomputador ATB-800 Series

Poder de trabalho fornecer

RS485

Modbus rtU

Temperatura operacional

-25 ℃ ~ 55 ℃

Temperatura de armazenamento

-40 ℃ ~ 70 ℃

Umidade operacional

≤90%Rh ， não-condescendente, sem ar corrosivo

Umidade de armazenamento

≤95%Rh ， não-condescendente, sem ar corrosivo

Altitude

≤2000m

Desempenho de compatibilidade eletromagnética

Descarga eletrostática

Força de campo de RF
Suscetibilidade

Classe ⅲ （GB/T 17626.3 IEC 61000-4-3）

Testee de transitório rápido /transiente elétrico

Teste de surto

Classe IV (GB/T 17626.5 IEC 61000-4-5)

Teste de suscetibilidade conduzido

Classe ⅲ （GB/T 17626.6 IEC 61000-4-6）

Poder
Susceptibilidade do campo magnético de frequência
Test

Imunidade de onda oscilante

Classe ⅲ (GB/T 17626.12 IEC 61000-4-12)

Limites de emissão eletromagnética

Accordante (GB/T 14598.16 IEC 60255-25)

Modelo

Função

ATB

- 865

ATB

- 867

ATB

- 871

ATB

- 872

ATB

- 873

ATB

- 875

ATB

- 882

ATB

- 885

ATB

- 890

Proteger

Proteção de três stageOvercurrent

■

■

■

Proteção de sobrecorrente de fase a fasefixada

■

Proteção de sobrecarga

■

■

■

■

Regulação de tensão de bloqueio de sobrecarga

■

Sobrecarga Iniciar o resfriamento do ar

■

Três fases e reclosam

■

Proteção de aceleração

■

Proteção de carga

■

■

■

Proteção de sobrecorrente de sequência negativa

■

■

Proteção de sobrecorrente de sequência zero

■

■

■

Proteção de excesso de tensão

■

■

■

■

■

Proteção de baixa tensão

■

■

■

■

■

Proteção de sobretensão de sequência zero

■

■

■

Derramamento de carga de baixa frequência

■

Proteção sem potência

■

■

■

Break rápida diferencial

■

■

■

Diferencial de proporção

■

■

Segundo bloqueio harmônico

■

Bloqueio de desconexão do CT

■

■

Auto-recuperação de espera embutida

■

■

■

■

Alarme de desconexão do PT

■

■

Aterramento do barramento

■

■

Tensão Pt paralela/incomparável

■

Telemetria

comunicar

Tensão

■

■

■

Atual

■

■

■

■

■

Poder ativo

■

■

■

Poder reativo

■

■

■

Fator de potência

■

■

■

Freqüência

■

■

■

Telemetria

8

11

11

11

11

11

11

11

8

registro de eventos

Eventos de proteção

■

■

■

■

■

■

■

■

■

Eventos de alarme

■

■

■

■

■

■

■

■

■

Eventos de turno de telemeter

■

■

■

■

■

■

■

■

■

Eventos de log de operação

■

■

■

■

■

■

■

■

■

Estatísticas acidentais de contagem de turnos

■

■

■

control

Proteção remota jogando/retornando

■

■

■

■

■

■

■

■

■

R Modificação emote do valor de definição

■

■

Comutação local/remota e fechamento

■

■

■

■

■

■

■

■

■

■

■

■

■

Comm.

Comunicação RS-485

■

■

■

■

■

■

■

■

■
