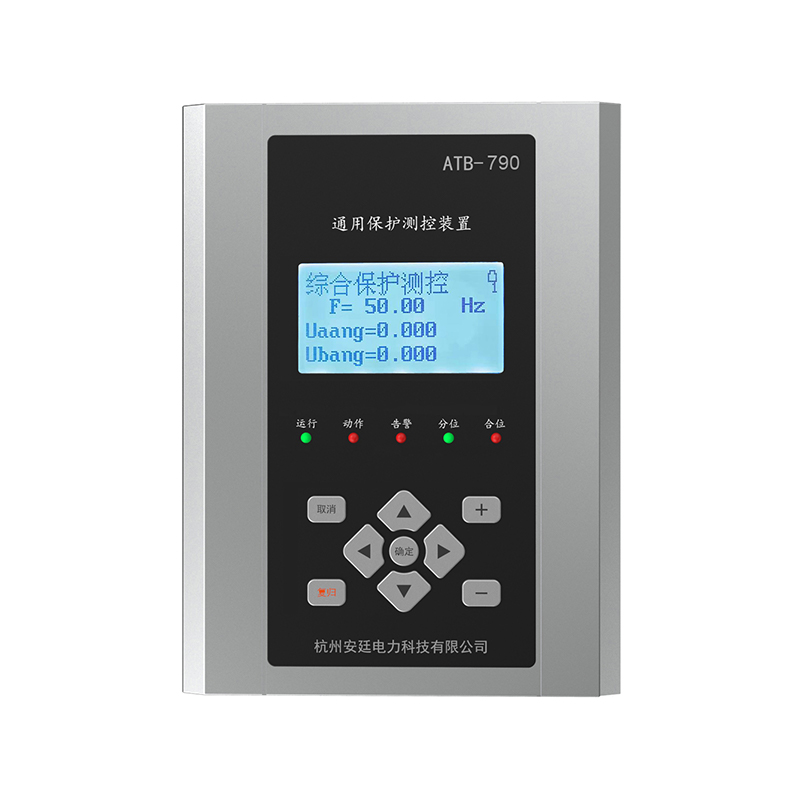

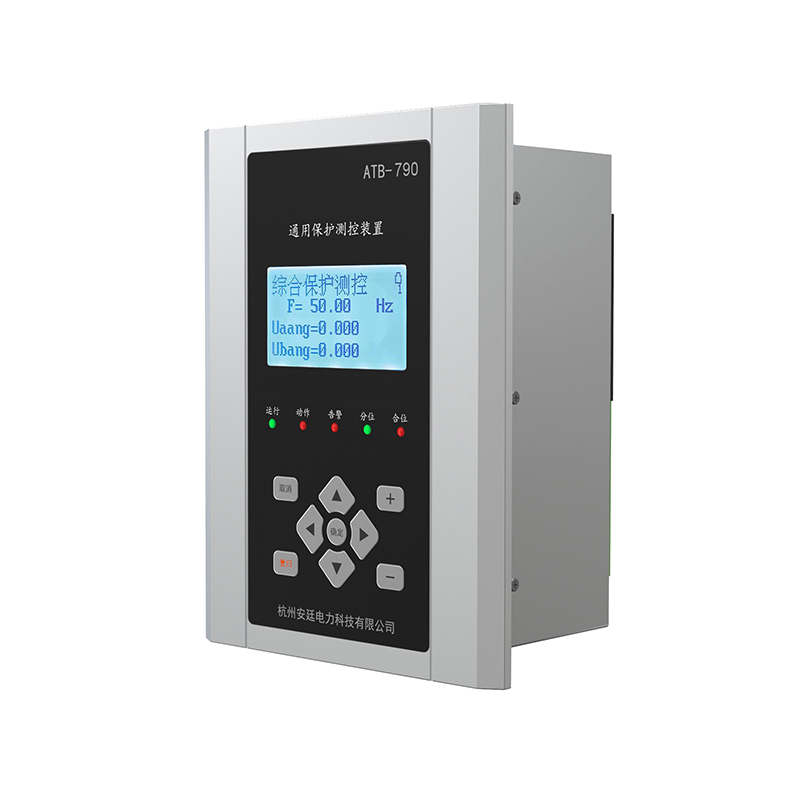

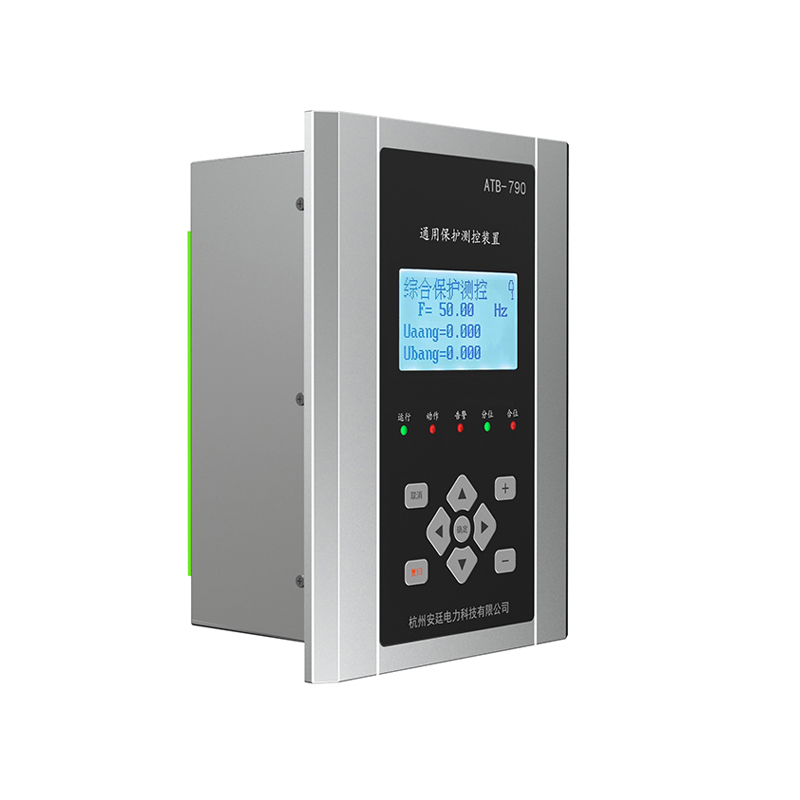

Dispositivos de proteção ao microcomputador ATB-700 Series

Poder de trabalho fornecer

RS485

Modbus rtU

Temperatura operacional

-25 ℃ ~ 55 ℃

Temperatura de armazenamento

-40 ℃ ~ 70 ℃

Umidade operacional

≤90%Rh ， não-condescendente, sem ar corrosivo

Umidade de armazenamento

≤95%Rh ， não-condescendente, sem ar corrosivo

Altitude

≤2000m

Desempenho de compatibilidade eletromagnética

Descarga eletrostática

Força de campo de RF
Suscetibilidade

Classe ⅲ （GB/T 17626.3 IEC 61000-4-3）

Testee de transitório rápido /transiente elétrico

Teste de surto

Classe IV (GB/T 17626.5 IEC 61000-4-5)

Teste de suscetibilidade conduzido

Classe ⅲ （GB/T 17626.6 IEC 61000-4-6）

Poder
Susceptibilidade do campo magnético de frequência
Test

Imunidade de onda oscilante

Classe ⅲ (GB/T 17626.12 IEC 61000-4-12)

Limites de emissão eletromagnética

Accordante (GB/T 14598.16 IEC 60255-25)

Modelo

Função

ATB-765

ATB-771

ATB-772

ATB-773

ATB-790

Proteger

Proteção excessiva do tempo de início

■

Proteção de sobrecorrente de fase a fase

■

■

Proteção de sobrecorrente de tempo fase a fase fase

■

Proteção de sobrecarga

■

■

■

Recundando proteção

■

Proteção de aceleração

■

Proteção de cobrança

■

■

Proteção de sobrecorrente de sequência negativa

■

■

Proteção de sobrecorrente de sequência zero

■

■

■

Proteção de excesso de tensão

Proteção de baixa tensão

■

■

■

■

■

Proteção de sobretensão de sequência zero

Derramamento de carga de baixa frequência

■

Proteção sem potência

■

■

Auto-recuperação de poder de backup em linha

■

Auto-recuperação do interruptor da ponte

Detecção de quebra de PT

■

■

Telemetria

comunicar

Tensão

Atual

■

■

■

Poder ativo

■

■

■

Poder reativo

■

■

■

Fator de potência

■

■

■

Freqüência

■

■

■

■

■

Telemetria

12

12

12

12

12

registro de eventos

Eventos de proteção

■

■

■

■

■

Eventos de alarme

■

■

■

■

■

Eventos de turno de telemeter

■

■

■

■

■

Eventos de log de operação

■

■

■

■

■

Estatísticas acidentais de contagem de turnos

■

■

■

■

■

control

Proteção remota jogando/retornando

■

■

■

■

■

R Modificação emote do valor de definição

■

■

■

■

Comutação local/remota e fechamento

■

■

Comm.

RS-485 Comunicação
